一、定義與功能

上下腔烘箱是一種將加熱區域分為上部腔體和下部腔體的工業或?qū)嶒?yàn)室用熱處理設備。兩個腔室可通過獨立或聯動控溫，實現分階段加熱、分區處理或不同工藝同步進行，適用于需要分層控制溫度或工藝差異化的場景，如材料預烘、固化、冷卻等。

二、結構與設計特點

腔體布局：

上下分層：上部腔體通常用于高溫處理（如固化），下部腔體用于低溫干燥或冷卻，中間通過隔熱層分隔。

獨立/聯動控制：支持獨立控溫（如上下腔溫差可達100℃以上）或聯動程序（如上下腔溫度按設定曲線同步變化）。

加熱與通風系統：

獨立加熱模塊：上下腔分別配置加熱管（如不銹鋼或石英管），確保溫度獨立調控。

強制對流循環：內置多組風扇，保證各腔體內溫度均勻性（溫差≤±1.5℃）。

智能控制系統：

雙通道溫控：上下腔獨立PID調節，支持程序化升溫、保溫、降溫。

觸摸屏操作：集中顯示上下腔溫度、時間、運行狀態，支持?jǐn)?shù)據導出。

安全設計：

腔門聯動斷電保護、過溫報警、漏電保護。

隔熱層采用陶瓷纖維或巖棉，減少熱量散失和外部燙傷風險。

三、技術參數

參數 典型值/說明

總?cè)莘e 100L - 2000L（上下腔比例可定制）

溫度范圍 上部腔：50℃ - 300℃；下部腔：室溫 - 200℃

控溫精度 ±1℃（單腔）

電源 380V/50Hz（三相電）

材質 外箱：冷軋鋼板噴塑；內腔：SUS304不銹鋼

四、應用場景

電子制造：

PCB板生產：上部腔高溫固化阻焊油墨，下部腔低溫烘干線路板。

復合材料加工：

預浸料處理：上部腔高溫固化樹脂，下部腔逐步降溫防止變形。

食品加工：

分層烘干：上部高溫脫水，下部低溫保持營養成分（需符合食品級材質標準）。

實驗室研究：

分階段實驗：上部腔高溫?zé)Y(jié)材料，下部腔實時冷卻檢測性能。

五、產品優勢

1、設備工藝先進，做工精巧

2、正常使用壽命長，合格率高，達到進口設備的技術水準，性價比更高。

3、我司有一支將近20年經驗的技術及售后服務團隊，從設計生產到售后服務為客戶提供專業化方案。

六、上下腔烘箱 vs. 獨立多腔烘箱

對比項 上下腔烘箱 獨立四腔烘箱

結構設計 上下分層，適合分階段工藝 多腔獨立，適合多任務并行處理

溫控靈活性 上下腔溫差大，適合階梯式加熱 各腔室溫度獨立，適合多樣化需求

成本 較低（結構相對簡單） 較高（獨立系統更多）

適用場景 分階段工藝（如固化+冷卻） 多品種、多參數同步處理

七、選型建議

工藝需求：

若需分階段加熱（如先高溫后低溫），選上下腔烘箱。

若需多任務獨立處理（如不同材料同時烘干），選獨立多腔烘箱。

空間限制：

上下腔烘箱占地面積小，適合空間有限的車間或?qū)嶒?yàn)室。

預算控制：

上下腔烘箱成本通常低于獨立多腔設備。

八、維護與注意事項

日常維護：

定期清理腔室殘留物，檢查加熱管和風扇狀態。

校準上下腔溫度傳感器，確?？販鼐?。

安全操作：

避免超載或堆疊過高，影響熱風循環。

高溫運行時禁止頻繁開啟腔門。

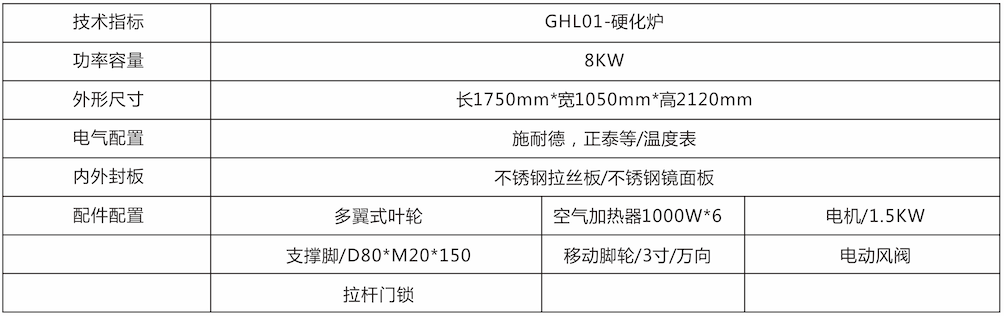

技術指標

更多型號產品，請聯系我們。我們將竭誠為您服務!
